Композитные панели для металлической кровли
- Металлическая кровельная панель типа «Cap» 950
- Металлическая кровельная панель Lap Type 950
- Австралийская кровельная панель / Австралийская гофрированная кровельная панель
| Параметр | Технические сведения |
|---|---|
| Толщина | 50–150 мм |
| Ширина | 950 мм |
| Шаг волны | 240 мм |
| Высота волны | 35 мм |
| Основной материал | КАМЕНЬ / XPS / СТЕКЛО |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,6 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50–150 мм |
| Ширина | 950 мм |
| Шаг волны | 237,5 мм |
| Высота волны | 35 мм |
| Основной материал | XPS / EPS |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,6 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 50–150 мм |
| Ширина | 950 мм |
| Шаг волны | 315 мм |
| Высота волны | 35 мм |
| Основной материал | КАМЕНЬ / XPS / СТЕКЛО |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,6 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
Характеристики продукта:
-
Легкая теплоизоляция
Материал сердцевины: минеральная вата (120K), теплопроводность 0,040, плотность 15–30 кг/м².
-
Быстрая установка
Соединение внахлест с герметичной конструкцией с воздушной полостью; модель 50% устанавливается быстрее, чем аналогичные кровельные покрытия.
-
Эстетический дизайн
Сталь с цветным покрытием различных типов (PE/SMP/HDP/PVDF и AZM), на которую предоставляется гарантия сроком более 30 лет.
-
Сборка высокой прочности
Многоволновой профиль позволяет сократить расход стальной обрешетки; конструкция 100% изготавливается на заводе по принципу сборки, что обеспечивает низкий уровень выбросов углерода и высокую энергоэффективность.
Сэндвич-панель для кровли с металлической облицовкой
Наша серия высококачественных сэндвич-панелей для кровли разработана с учетом разнообразных промышленных требований:
- LapSs36 / CapHT / LapSv40 для высокоэффективных теплоизолированных кровель.
- LapSoft с облицовкой из стеклопластика для сред с повышенной коррозионной нагрузкой.
- LapGW для архитектурных конструкций, рассчитанных на интенсивные ветровые нагрузки.
1. Серия инженерных моделей с высокой жесткостью [Модели: LapSs36 / CapHT / LapSv40]
| Параметр | Технические сведения |
|---|---|
| Толщина | 30/40/50/60/75/80/100/120mm |
| Ширина | 1000 мм |
| Шаг волны | 333,32 мм |
| Высота волны | 36 мм |
| Материал сердцевины | PU ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 40/50/55/60/75/80/100/120/150mm |
| Ширина | 1000 мм |
| Шаг волны | 500 мм |
| Высота волны | 39 мм |
| Материал сердцевины | PU ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +70 мм |
| Параметр | Технические сведения |
|---|---|
| Толщина | 45 мм |
| Ширина | 950 мм |
| Шаг волны | 317–316–317 мм |
| Высота волны | 40 мм |
| Материал сердцевины | PU ПОЛИУРЕТАН + СТЕКЛО PU+ROCK |
| Поверхность | Стальной лист G250-350 Внешний слой: 0,5–0,8 мм Внутренний диаметр: 0,4–0,6 мм |
| Ширина материала | Внешний: +200 мм Внутренний: +50 мм |
Характеристики продукта:
-
Легкая теплоизоляция
Материалы сердцевины: PU-40K и минеральная вата-120K, теплопроводность 0,020–0,040, общий вес 15–30 кг/м².
-
Быстрая установка
Соединение внахлест с герметичной конструкцией с воздушной камерой, обеспечивающее быструю и точную укладку, а также более высокую эффективность по сравнению с аналогичными кровельными покрытиями 50%.
-
Эстетический дизайн
Сталь с цветным покрытием из полиэтилена (PE), полимерного смесительного покрытия (SMP), полиэтилена высокой плотности (HDP) и поливинилиденфторида (PVDF) для создания разнообразных архитектурных эффектов, в сочетании с покрытием AZM, обеспечивающим гарантию сроком более 30 лет.
-
Сборка высокой прочности
Многоволновой профиль повышает прочность и позволяет сократить расход стали при изготовлении прогонов. Профили 100% изготавливаются на заводе в готовом виде, что способствует снижению выбросов углерода и повышению энергоэффективности.
2. Специализированная серия антикоррозионных изделий [Модели: LapSoft]
| Параметр | Технические сведения |
|---|---|
| Толщина | 10/20/40/50/60/75/100mm |
| Ширина | 1000 мм |
| Шаг волны | 333,32 мм |
| Высота волны | 36 мм |
| Материал сердцевины | PU |
| Поверхность |
Стальной лист G250-350 + алюминиевая фольга |
| Ширина материала | Внешний: +200 мм Внутренний: +30 мм |
Характеристики продукта:
Коррозионная стойкость: Внутренняя панель изготовлена из алюминиевой фольги/стеклопластика (FRP) и имеет гладкую эстетичную поверхность, которая эффективно противостоит воздействию высоких температур и коррозионных сред.
3. Серия «Heavy-Duty Architectural» [Модели: LapGW]
| Параметр | Технические сведения |
|---|---|
| Толщина | 30/50/80 мм |
| Ширина | 950 мм |
| Шаг волны | 118,75 мм |
| Высота волны | 15 мм |
| Материал сердцевины | PU |
| Поверхность | Алюминиевая пластина Внешний слой: 0,3–1,0 мм Внутренний диаметр: 0,3–1,0 мм |
| Ширина материала | Внешний: +250 мм Внутренний: +50 мм |
Характеристики продукта:
-
Аэродинамическое сопротивление
Стеновые панели крыши обладают высокой устойчивостью к положительному и отрицательному давлению ветра, особенно в углах и на краях, где усиленное крепление способно выдерживать высокие ветровые нагрузки.
-
Изоляция
Полиуретан обладает низкой теплопроводностью — 0,019–0,024 Вт/м·К, что делает его идеальным теплоизоляционным материалом. Конструкция обеспечивает превосходные герметизирующие и теплоизоляционные характеристики.
-
Быстрая установка
Заводские сборные панели с отработанной системой монтажа, пригодные для строительства в любых погодных условиях, позволяющие сократить время монтажа, затраты на рабочую силу и количество отходов.
-
Эстетический дизайн
В панелях используется алюминиево-магниево-марганцевый сплав с цветным покрытием, имитирующий различные эффекты современных металлических конструкций.
Выбор материала сердечника — тепловые параметры
| Типы | Схема | Плотность (кг/м³) | Номинальная теплопроводность [Вт/(м·К)] | Толщина (мм) | Тепловое сопротивление [м²·К/Вт] | Теплопроводность [Вт/(м²·К)] |
|---|---|---|---|---|---|---|
| Кровельная панель из минеральной ваты |  |
120K | 0.041 | 50 | 1.20 | 0.84 |
| 75 | 1.71 | 0.58 | ||||
| 100 | 2.24 | 0.45 | ||||
| 150 | 3.27 | 0.31 | ||||
| 200 | 4.32 | 0.23 | ||||
| Крышная панель PIR |  |
38–43 тыс. | 0.024 | 50 | 2.23 | 0.45 |
| 75 | 3.28 | 0.31 | ||||
| 100 | 4.32 | 0.23 | ||||
| 150 | 6.40 | 0.16 | ||||
| 200 | 8.48 | 0.12 | ||||
| Кровельная панель из стекловаты |  |
≥ 64K | 0.035 | 50 | 1.34 | 0.75 |
| 75 | 1.94 | 0.52 | ||||
| 100 | 2.53 | 0.40 | ||||
| 150 | 3.72 | 0.27 | ||||
| 200 | 4.92 | 0.21 | ||||
| Примечание: Коэффициент теплопередачи был обновлен для большинства проектов, за исключением регионов с жарким летом и холодной зимой. | ||||||
Механические параметры и несущая способность
| Толщина (THK./мм) |
Вес (кг/м²) |
Момент инерции (см⁴) |
Модуль жесткости (МПа) |
Сопутствующее заболевание (Условие пролета) |
Теплопроводность Вт/(м²·К) |
Нагрузка (кН/м²) / Допустимый шаг прогонов (мм) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | ||||||
| 50 | 15.52 | 103.46 | 2.04 | Двойной+ | 0.839 | 3200 | 2600 | 2250 | 2050 | 1850 |
| 75 | 18.32 | 211.74 | 2.04 | Двойной+ | 0.584 | 4000 | 3250 | 2800 | 2450 | 2200 |
| 100 | 21.12 | 358.39 | 2.04 | Двойной+ | 0.448 | 4850 | 3900 | 3300 | 2900 | 2600 |
| 150 | 26.72 | 766.78 | 2.04 | Двойной+ | 0.305 | 6500 | 5250 | 4450 | 3850 | 3450 |
| Расчет выполнен исходя из модуля 1000 и стального рулона с толщиной 0,6 мм (снаружи) и 0,6 мм (изнутри). Плотность минеральной ваты составляет 120 кг/м³. См. стандарты GB/T23932-2009 и JGJ/T453-2019. Предельное прогибание = L/200. |
||||||||||

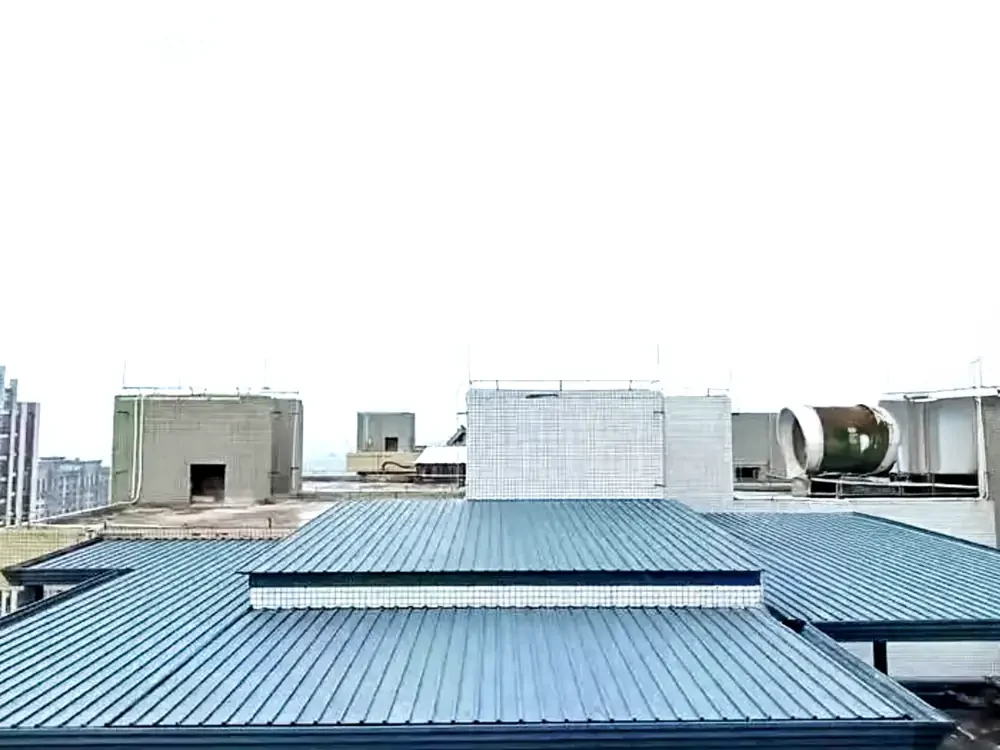

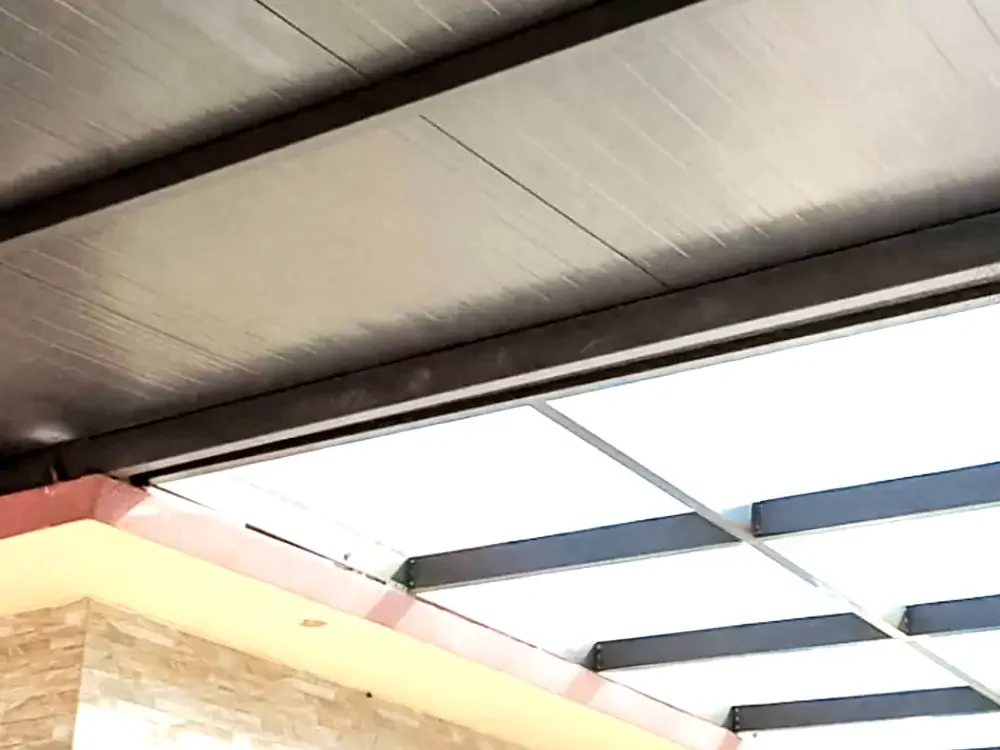

Примеры проектов: наши сборные стальные кровельные панели в действии

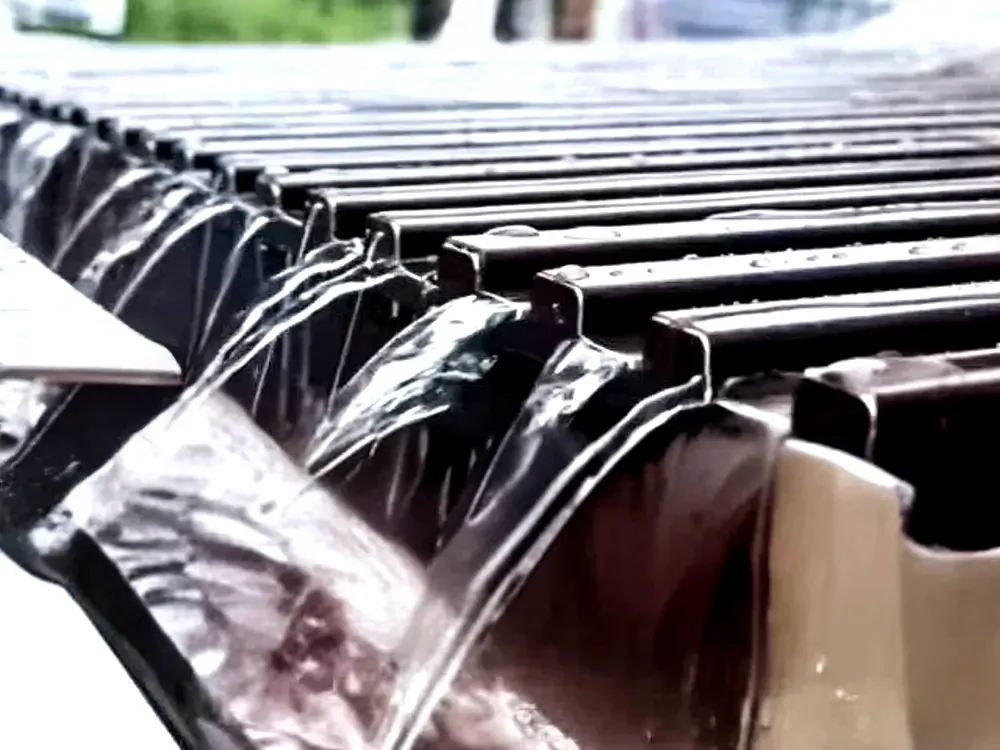

Наши заводские сборные кровельные панели сочетают в себе эстетичный современный дизайн, высококачественную огнестойкую теплоизоляцию, исключительную герметичность и надежную систему отвода воды при сильном дожде. Они представляют собой идеальное кровельное решение, специально разработанное для промышленных, коммерческих и сборных строительных проектов.
